cvcf逆变器波形控制技术研究 (1)
2012-03-07 20:35:02 作者：田斌 张凯 康勇 来源:电源在线网
关键字：cvcf逆变器重复控制积分控制极点配置
1 引言
在电力电子装置中，以cvcf逆变器为核心的ups得到了广泛的应用，对其输出波形主要的技术要求包括低的稳态总谐波畸变率（thd）和快速的动态响应，由于非线性负载、pwm调制过程中的死区和逆变器系统本身的弱阻尼性等因素的影响，采用一般的闭环pwm控制效果不理想。本文以美国ti公司生产的tms320f240dsp为控制芯片,采用重复控制[1]改善系统的稳态性能，采用引入积分控制[2]的极点配置[2]改善系统的动态特性，实验结果表明，本方案可以同时实现高品质的稳态和动态特性。
2 重复控制器设计
重复控制的基本思想来源于控制理论中的内模原理[3],即如果希望控制系统对某一参考指令实现无静差跟踪，那么产生该参考指令的模型必须包含在稳定的闭环控制系统内部。图一是本系统采用的重复控制框图，以下对其各部分进行分析说明。
图1 离散域重复控制器框图
p(z)是逆变器的输入与输出的离散传函，是系统中的控制对象。逆变器的开关频率比lc滤波器的自然频率高得多，其动态特性主要由lc滤波器决定，通过建立系统状态方程获得p(z)。本系统中，l=0.88mh，c=60µf, 电感的等效串联电阻为0.4ω，开关频率和采样频率都是10khz，推导出其离散传函为：
[1][2] [3] [4]
分享到：qq空间新浪微博腾讯微博人人网更多
相关阅读
基于极点配置的400 hz 逆变电源系统设计2013-04-23
智能ups控制技术研究2012-03-05
采用电感电流内环的单相逆变器设计2012-01-17
单相光伏并网系统及其反孤岛策略的仿真研究2010-10-19
dc/dc变换器数字pid控制方法研究2010-03-03
编辑：冰封
本文引用地址：http://www.eeworld.com.cn/dygl/2012/0307/article_10624.html
[发表评论]
[加入收藏]
[告诉好友]
[打印本页]
[关闭窗口]
[返回顶部]
[rss订阅]
cvcf逆变器波形控制技术研究 (1)
2012-03-07 20:35:02 作者：田斌 张凯 康勇 来源:电源在线网
关键字：cvcf逆变器重复控制积分控制极点配置
1 引言
在电力电子装置中，以cvcf逆变器为核心的ups得到了广泛的应用，对其输出波形主要的技术要求包括低的稳态总谐波畸变率（thd）和快速的动态响应，由于非线性负载、pwm调制过程中的死区和逆变器系统本身的弱阻尼性等因素的影响，采用一般的闭环pwm控制效果不理想。本文以美国ti公司生产的tms320f240dsp为控制芯片,采用重复控制[1]改善系统的稳态性能，采用引入积分控制[2]的极点配置[2]改善系统的动态特性，实验结果表明，本方案可以同时实现高品质的稳态和动态特性。
2 重复控制器设计
重复控制的基本思想来源于控制理论中的内模原理[3],即如果希望控制系统对某一参考指令实现无静差跟踪，那么产生该参考指令的模型必须包含在稳定的闭环控制系统内部。图一是本系统采用的重复控制框图，以下对其各部分进行分析说明。
图1 离散域重复控制器框图
p(z)是逆变器的输入与输出的离散传函，是系统中的控制对象。逆变器的开关频率比lc滤波器的自然频率高得多，其动态特性主要由lc滤波器决定，通过建立系统状态方程获得p(z)。本系统中，l=0.88mh，c=60µf, 电感的等效串联电阻为0.4ω，开关频率和采样频率都是10khz，推导出其离散传函为：
[1][2] [3] [4]
分享到：qq空间新浪微博腾讯微博人人网更多
相关阅读
基于极点配置的400 hz 逆变电源系统设计2013-04-23
智能ups控制技术研究2012-03-05
采用电感电流内环的单相逆变器设计2012-01-17
单相光伏并网系统及其反孤岛策略的仿真研究2010-10-19
dc/dc变换器数字pid控制方法研究2010-03-03
编辑：冰封
本文引用地址：http://www.eeworld.com.cn/dygl/2012/0307/article_10624.html
[发表评论]
[加入收藏]
[告诉好友]
[打印本页]
[关闭窗口]
[返回顶部]
[rss订阅]
图2 逆变器p(z)的伯德图
图1中虚线框内为重复控制器的内模，n为一个周期内采样的次数。该内模实际上是一个周期延迟正反馈环节，只要输入信号是以基波周期重复出现，其输出就是对输入信号的逐周期累加。当q(z)取值为1，可视为以周期为步长的积分环节，可以达到无静差，但是给系统带来n个位于单位圆周的极点，使开环系统呈现临界振荡状态，本系统中q(z)取为0.95，以改善系统稳定性。
图1中重复控制器里包含有一个补偿器
其中滤波器s(z)由以下两部分构成
陷波滤波器s1(z)主要用于对消逆变器的谐振峰值，二阶滤波器s2(z)主要提供高频衰减。超前环节zk 补偿滤波器s(z)和控制对象p(z)总的相位滞后，kr 是重复控制增益。补偿器c(z) 要达到的目的是使校正后的对象中低频增益接近于1，而高频增益则尽快地降至-26db以下，同时系统在整个中低频段前向通道的总相移尽量小。取kr ＝0.9，zk ＝z5 ，作出c(z)p(z)的伯德图，如图3所示，可以看到设计符合要求。
图3 c(z)p(z)的伯德图
前向通道上串接的周期延迟环节z-n使控制动作延迟一个周期进行，即本周期检测到的误差信息在下一周期才开始影响控制量。引入周期延迟环节的主要原因是系统中含有超前环节zk，如果此系统要能够物理实现，必须有一延迟环节。
重复控制有效的改善逆变器稳态性能，但动态响应欠佳。实际上，逆变器的自然动态特性之所以不好，最主要的原因是逆变器自身的阻尼太弱。对此，最直接有效的解决办法就是引入状态反馈，进行极点配置，增加控制对象的阻尼。
图4是为单相逆变器的等效电路，逆变器空载时阻尼最小。因此，在实施极点配置时，假定逆变器处于空载（最恶劣的情况），配置极点时应注意逆变器带载以后阻尼比会变大。
图4 单相pwm逆变器模型
取电容电压vc和电容电流ic作为状态变量，pwm逆变器的空载模型为：
引入状态反馈
，其中r 是闭环系统参考指令，k是反馈增益阵，则闭环系统的状态方程变为：
将闭环极点配置在z域的0.74±0.3i点，此时系统自振荡频率ωn为4454rad/s（大致与lc滤波器截止频率相同）；阻尼比ξ为0.5。图5(a)是系统的突加负载仿真波形,观察发现输出电压在突加瞬间跌落后不能完全回到原来的轨迹，而是有一个固有的静态误差。对反馈系统分析发现，电容电压vc 反馈相当于一个比例环节p，电容电流ic 反馈相当于一个微分环节d，都不能消除静态误差。因此，我们在控制系统中引入积分环节，把输出y的积分量和状态变量一起作为反馈量，假设这个新变量为xi，即
，原来的二阶系统变为了三阶系统
新增一个配置极点在z域的0.1，此时系统的突加负载仿真波形如图5(b)所示，我们可以看见原有的静态误差已经被消除。
图5 突加负载仿真对比
综合以上两种控制方案构成整个控制系统，其中，状态反馈极点配置控制居于控制系统内层，其目的是通过重新配置极点来改善系统的动态响应特性。重复控制居于控制系统外层，其主要目的是减小非线性负载等因素造成的谐波失真。只要极点配置和重复控制单独作用时系统稳定，那么复合系统就是稳定的。
5实验结果

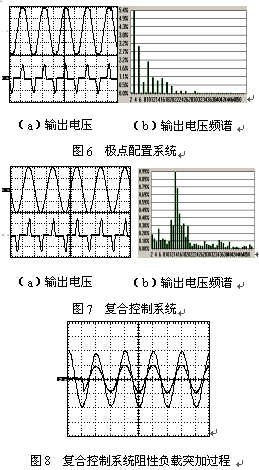

图6是极点配置系统带整流型非线性负载的波形，thd值为6.89％。图7是加上外层的重复控制后的非线性负载工作波形，负载电流峰值15a, thd值降为1.42％，分析电压频谱发现13次以下的谐波幅值有明显的衰减，这验证了重复控制的谐波抑制能力主要体现在中低频段。图8是复合系统突加5a的阻性负载电压波形，系统很快结束过渡过程，同时也基本消除了静态误差。
6 结论
本文分析了重复控制和极点配置两种控制方式在数字化cvcf逆变器中的应用，提出了一种基于重复控制和极点配置的复合控制策略。实验结果证明该策略使系统得到了比较理想的稳态特性和动态特性，而且易于实现，有一定的实用价值。
参考文献
1 ying yu tzou，rong shyang ou，meng yueh chang. high performance programmable ac power source with low harmonic distortion using dsp based repetitive control technique. ieee trans. power electronics, 1997, 12(4): 715-725.
2 gene f. franklin , j.david powell, abbas emami-
naeini, feedback control of dynamic systems, addison-wesley publishing company, inc., 1991.
3 b.a.francis，w.m.wonham，the internal model principle for linear multivariable regulators. appl. math. opt，vol2，no.2：170-194，1975.
